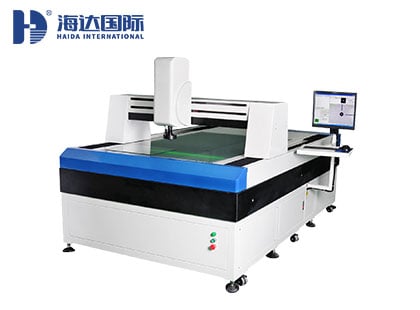

經典龍門全自動影像測量儀

產品型號：
HD-U6050L
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

經典龍門全自動影像測量儀應用行業：

廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

經典龍門全自動影像測量儀儀器特點：

①高穩定性，高剛性
采用山東濟南青“00”級花崗石底座、橫梁，保證機械系統極高的穩定性。
采用移動橋式結構設計，空間寬闊，適合大尺寸產品測量。
②高精度，高可靠性
采用高精密線性導軌和研磨級滾珠絲桿，保證儀器極高的機械精度和穩定性。
三軸英國Renishaw金屬反射式光柵尺，分辨率為1μm，讀數更加穩定可靠。
全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
③高清晰圖像
程控式6環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
工業級高分辨率彩色CCDL，白平衡自動調節，確保高品質測量畫面，視頻線接頭加壓處理，長期傳輸圖像穩定、無雪花等異常。
④全自動控制
三軸CNC閉環控制系統，日本松下高性能伺服電機，高精度、高速度、高穩定安全地控制平臺移動。
⑤可定制
可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。

經典龍門全自動影像測量儀技術規格參數：

項目	HD-U6050L	HD-U8060L	HD-U12080L	HD-U150120L	HD-U200120L
測量行程（mm）	600500200	800600200	1200800200	15001200200	20001500200
外形尺寸（mm）	130012201500	140020001500	160022001500	220026001500	250030001500
儀器重量（Kg）	1350	1800	2100	2500	2800
測量精度（μm）	E（x，Y）:3+L/200 E（Z）:5+L/200 (L單位mm）
重復精度（μm）	3
玻璃承載（Kg）	30
放大倍率	0.7～4.5X高清晰卡位變倍鏡頭,影像放大34~220X
光柵尺分辨率	1μm
CCD	工業級高清晰彩色攝像機
傳動方式	精密直線導軌+研磨滾珠絲桿
運動控制	松下伺服電機
面光源	6環8區表面環形LED冷光源，亮度可調
輪廓光源	平行光路設計，無極連續可調LED冷光源
測量軟件	自動測量軟件
操作方式	程序控制+搖桿
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC 220V/50Hz
